表面接触角测量仪的工作原理及测量方法概述-北斗仪器仪表重庆有限公司

发布时间：2021-12-20 点击次数：896


表面接触角测量仪可以测量粉末、颜料和多孔固体的吸附和实际接触角，全自动滴液，手动样品平台，测试动态接触角，静态接触角，倾斜滚动角等各类特殊角度。

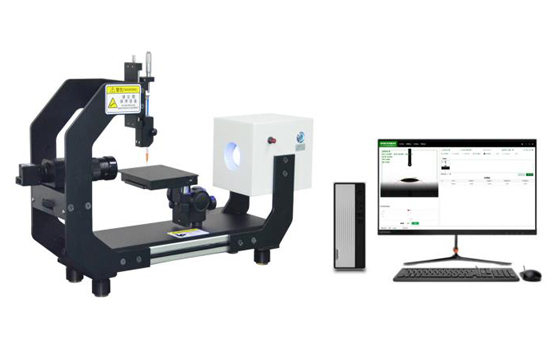

　　仪器采用先进的光学视频测量技术，将高精度工业相机拍摄的图像传输到计算机进行数据处理。功能齐全，操作方便。被广泛应用于玻璃、透镜、液晶屏、CD元件、触摸屏、电路板、石油、喷涂等行业的表面研究和清洁度分析。

　　当液滴在不受力场影响的空间中自由运动时，由于界面张力的存在，液滴呈球形。然而，当液滴与固体平面接触时，液滴的形状取决于液滴内部凝聚力的相对大小以及液滴与固体之间的粘附力。当液滴放置在固体表面上时，液滴会自动扩散到固体表面或与固体表面以一定的接触角存在。

　　表面接触角测量仪测量方式：

　　1、点击“视频设置与分析”菜单，勾选“手动”项。首先调整水平(水准泡居中)，上移工作台以工作台的上边缘线为基准，旋转摄像系统，使摄像窗口的上或下边与之平行。

　　2、再把试样置于工作台上放平压紧，利用微量进样器调整液滴的量，使在针头形成液滴，转动旋钮使工作台上移，让试样表面与液滴接触，再下移工作台，试样上即可留下液滴。

　　3、通过工作台和摄像系统的调节，使液滴显示清晰后，点击“冻结”按钮，(上述下划线部分，也可使用“快照”和“浏览”选取图片，双击后用以测量)即可按下述方法进行接触角的测量。

　　表面接触角测量仪有三种截图：瞬间冻结、自动连续摄影和高速摄影。即使是挥发性液体也能确保测量。同时，切线是影响测量值的一个主观因素。
