接触角测量仪是如何调试校准的呢?

发布时间:2022-02-17 点击次数:815

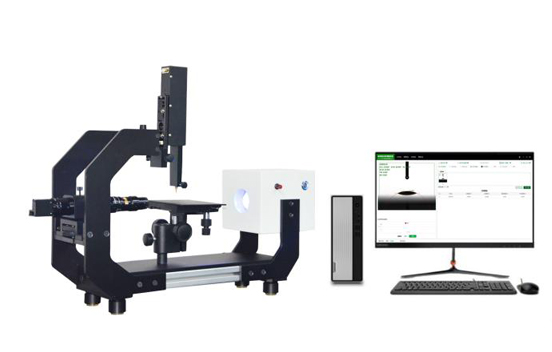

    接触角测量仪要用于测量液体对固体的接触角,即液体对固体的浸润性。仪器由光源、成像系统、工作台、液滴系统、数据处理系统等部分组成。

  能测量各种液体对各种材料的接触角,例如块状材料、纤维材料、纺织材料、纳米材料、半导体材料、硅片晶圆材料等,粉末样品在压片后也可测量。同时,仪器可测量和计算液体表面/界面张力、固体表面自由能。
  作为一种专业的理化分析仪器,正如粘度计、分析天平等专业仪器一样,接触角测量仪也需要进行调校或校准操作。通常建议1年校准一次。
  但是,仪器很长时间采用的校准工具是玻璃板。玻璃校准板与显微镜的分划板一样,采用刻蚀技术将标准角度的图片刻在玻璃板上,再通过测试标准角度值后,看仪器的精度。
  通过如上的描述可以很容易看出,如上的操作事实上没有对仪器本身进行任何调校或校准,只是测试了一下标准图片,看一下角度值差多少。而这样的操作事实上只是看看仪器的量角度这样的方法是否对。或精度能够达到多少?且不论这个精度到底是否对。
  那么,接触角测量仪的校准需要调校的是什么?
  通过仪器的原理,即通常采用侧视条件下拍摄3D条件下的液滴的轮廓并采用相应的算法分析得到接触角值。根据光学成像原理,可以知道,3D条件下,镜头(相机)与被测物体(水滴)在成像视角、俯视与否情况、样品本身的上表面水平情况均会影响到角度值结果。
