水滴角测试仪如何测定接触角的前进角和后退角
发布时间：2022-03-07 点击次数：855

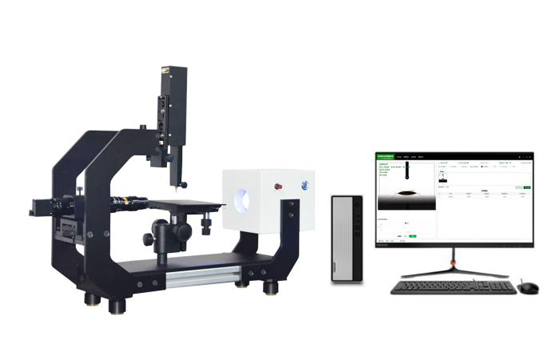

接触角测试仪，主要用于测量液体对固体的接触角，即液体对固体的浸润性，可以测量各种液体对各种材料的接触角。仪器主要由自动旋转平台、视频采集卡、CCD摄像头、高级变焦镜头、自动电控温系统、自动影像分析系统、全电动三维平台组成。
根据测量产品的大小，接触角测试仪测试平台也需大小来配置。因为平台增大，对摄像头要求较高，所以成本上也会增加。加液方式有自动加液和手动加液，一般会选用手动加液，自动加液需要配置两个马达，程序上可以设定加液量。所以自动加液的加液量是比较稳定，测试出来的结果肯定信赖度较高。
仪器在测试产品是时，固体表面一般都是非理想表面，或大或小总会出现接触角的滞后现象，因此，一般需要同时测定接触角的前进角和后退角。通过注液器来控制液滴的体积，同时进行连续拍照，当增加液滴体积时可测出前进角，减少液滴体积时可测出后退角。注意在测定时要把毛细管插入液滴中。
因增减液滴法属于动态过程，一定要以录像的方式将操作过程录制下来，然后再逐帧分析，抓取具有典型意义的图片进行分析。按基本调整方法将接触角测试仪调整好，向下移动滴液器，使针头基本接触到试样平面，然后调整焦距和变焦使针头处于画面中心并处于清晰的位置。
如果操作过程三相作用过程变化较快，建议选择较低的分辨率并关闭大图视频，这样可以提高帧频率。单击录像按钮，然后旋转接触角测试仪的滴液器测微头，向固体试样增加液体，液滴体积增加到一定程度后，向逆时针旋转测微头，将液体吸回到针管中。液滴减小到一定程度后，单击停止按钮停止录像并自动保存。保存后的录像文件可在“视频截取”中进行分析抓取照片，这样接触角的前进角和后退角的测量数值就会被保存下来。
