高温接触角测量仪主要用于测量液体对固体的接触角，即液体对固体的浸润性，也可测量外相为液体的接触角。该仪器能测量各种液体对各种材料的接触角，例如块状材料、纤维材料、纺织材料等，粉末样品在压片后也可测量。

　　高温接触角测量仪的主要功能：

　　可静态测量液/固接触角，也可动态测量升降温过程中接触角随时间或温度变化的规律；

　　可在线获取接触角θ、液滴直径D、液滴高度H、液滴体积V等参数，用于计算熔体的表面张力，进而评价熔体对基体材料的润湿性。

　　可实现对粉体、压坯、块体材料特征参数的实验测量（如烧结温度、软化温度、熔点等），指导陶瓷及粉末冶金制品的烧结工艺的制定和优化；

　　可测量、记录规则或不规则形状样品在烧结过程中的变形情况，与微结构演化过程相对照，可以深入理解烧结过程机制；

　　可实现对以上多参数在室温～1500℃温区内的测量，可实现对复杂热处理工艺的过程分析。

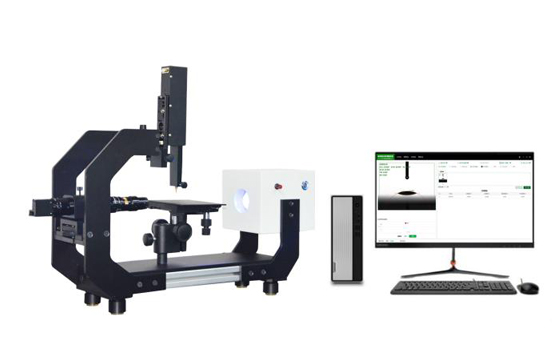

　　高温接触角测量仪主要由光源、高温系统、真空系统、采集系统、冷却系统、分析软件六大部分组成，设备采用光学成像的原理。

　　光源采用密集LED冷光设计，发光均匀，图像清晰锐利，寿命长；

　　高温系统标配采用高温炉（可定制高温炉），30编程高温加热设施加热稳定，密封性强，受热均匀；

　　真空系统采用真空分子泵，极限真空度高，抽真空稳定，配备真空计量程广；

　　采集系统采用黑白CCD相机，拍摄稳定，图像清晰，真实可靠，采用工业级超远焦距变倍变焦镜头，放大可调，成像无畸形失真；

　　冷却系统采用双循环水冷装置，工作时间长，温度可调，能更好的达到降温效果避免监控部分过热带来的隐患；

　　分析软件功能强大，具备一键式全自动拟合能力，具备国际的拟合方法，满足各种液滴形态的精确拟合。
